ZEISS ScanPort

Easy Automation เพื่อการสแกน 3 มิติ ที่รวดเร็วและง่ายดายยิ่งกว่า!

3D Scanning อัตโนมัติแบบ 3-axis
คุณภาพระดับ Metrology-grade
สามารถเคลื่อนย้ายและทำงานในสถานที่ต่าง ๆ ได้อย่างอิสระ
สั่งงานด้วย ZEISS INSPECT

Easy to handle. Ready to scan.

ระบบอัตโนมัติที่ใช้งานง่าย

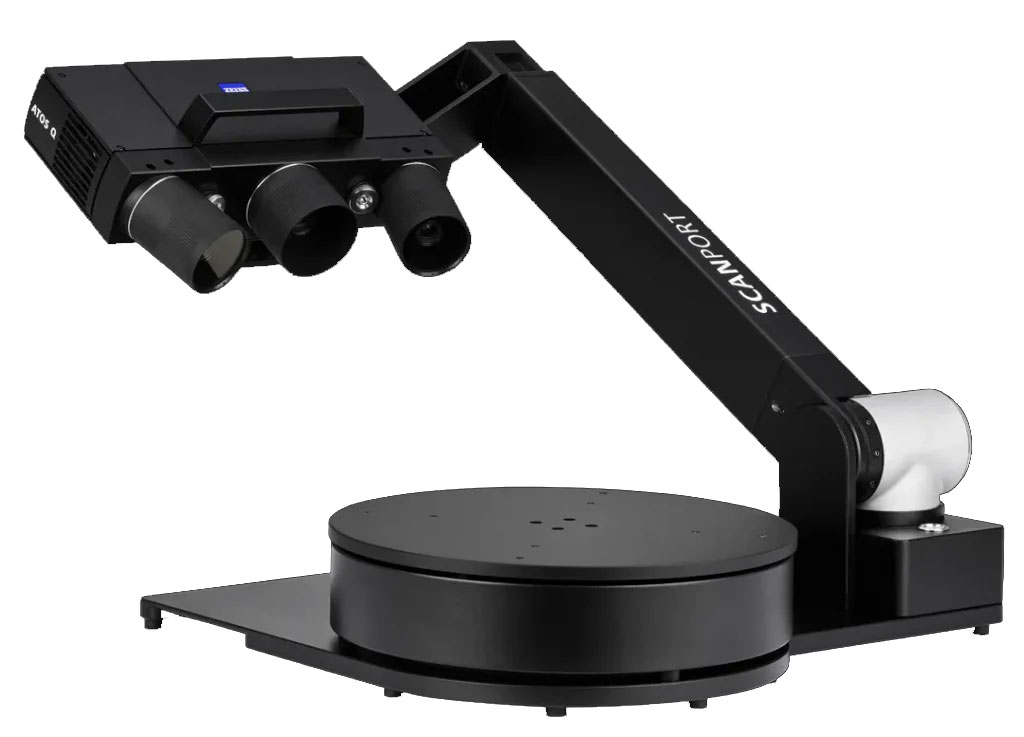

ZEISS ScanPort โซลูชันครบวงจรเพื่องาน 3D Scanning สั่งงานง่ายในคลิกเดียวด้วยระบบอัตโนมัติแบบ 3 axis มีความยืดหยุ่นในการใช้งานสามารถเคลื่อนย้ายและทำงานในสถานที่ต่าง ๆ ได้สะดวก พร้อมมอบข้อมูลที่มีความแม่นยำสมบูรณ์แบบตามหลัก Metrology โดยอุปกรณ์ทั้งหมดรวมทั้ง ZEISS ScanPort ทำงานผ่านการสั่งงานจาก ZEISS INSPECT

ZEISS ScanPort จึงเป็นโซลูชันแบบครบวงจรสำหรับคุณ ที่จะช่วยเก็บทุกรายละเอียดของชิ้นงานขนาดเล็กถึงขนาดกลาง

ความแม่นยำละดับ Metrology-grade

ZEISS ScanPort ให้ความเแม่นยำสูงเพื่อการสร้างข้อมูล 3 มิติ ด้วยความที่รวดเร็วและเที่ยงตรง โดยรวมเข้ากับ Fringe Projection Technology และ Blue Light Technology ที่รับประกันคุณภาพสูงสุดของข้อมูล ซึ่งทั้งหมดนี้ได้รับการทดสอบตามมาตรฐาน ISO 10360

3D scanning แบบอัตโนมัติ 3 แกน

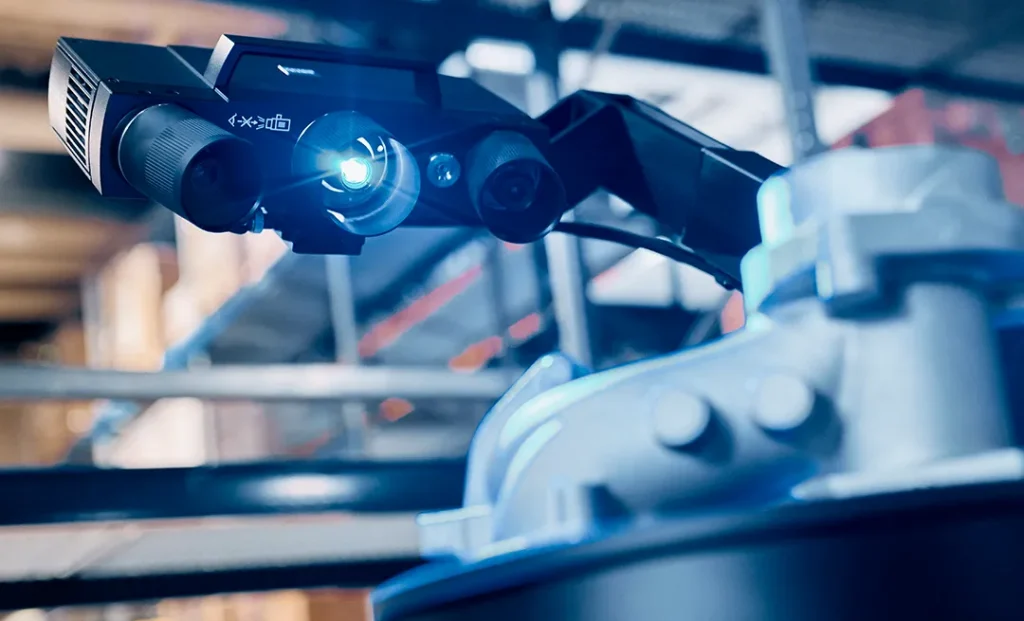

ZEISS ScanPort เป็นโซลูชันกึ่งอัตโนมัติแบบครบวงจร มาพร้อมแขนอัตโนมัติที่เคลื่อนที่ขึ้นลงและปรับเอียงไปด้านหลังหรือด้านบนได้ ซึ่งเมื่อทำงานร่วมกับโต๊ะหมุน จะมอบการทำงานอัตโนมัติแบบ 3 แกน ทำให้เซ็นเซอร์สามารถวัดชิ้นงานจากระยะและมุมที่หลากหลาย เก็บได้ครบทุกรายละเอียด

เคลื่อนย้ายสะดวกยืดหยุ่นต่อการใช้งาน

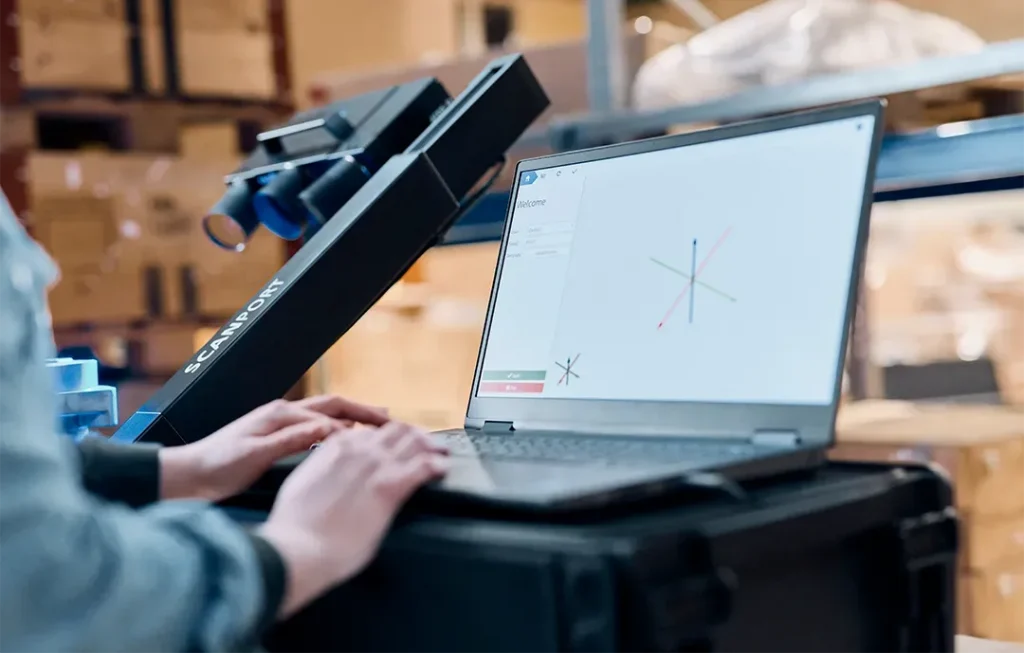

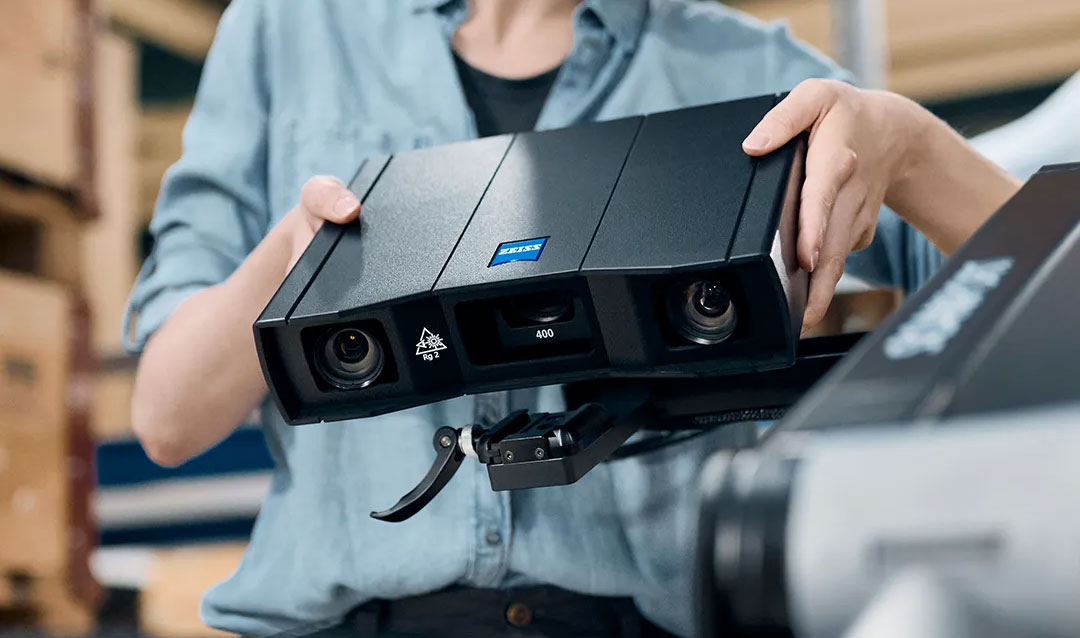

ไม่ว่าต้องการใช้งานในสถานที่ใดเพียงแค่วางเครื่อง ZEISS ScanPort ก็สามารถเริ่มวัดชิ้นงานได้ทันทีแม้ในสายการผลิตโดยตรง ด้วยการออกแบบให้มีน้ำหนักเบาและเป็นโมดูลจึงขนย้ายหรือเคลื่อนย้ายไปรอบ ๆ ได้อย่างง่ายดายและเพื่อความยืดหยุ่นที่มากขึ้นยังสามารถถอดเครื่องสแกน 3 มิติ ไปใช้วัดชิ้นงานขนาดใหญ่ได้อีกด้วย ZEISS ScanPort มีให้เลือกหลายเวอร์ชัน เพื่อให้คุณสามารถเลือกความละเอียดได้เหมาะสมกับรายละเอียดของชิ้นงานที่ต้องการ

Features

ซอฟต์แวร์ขยายขีดความสามารถการใช้งาน

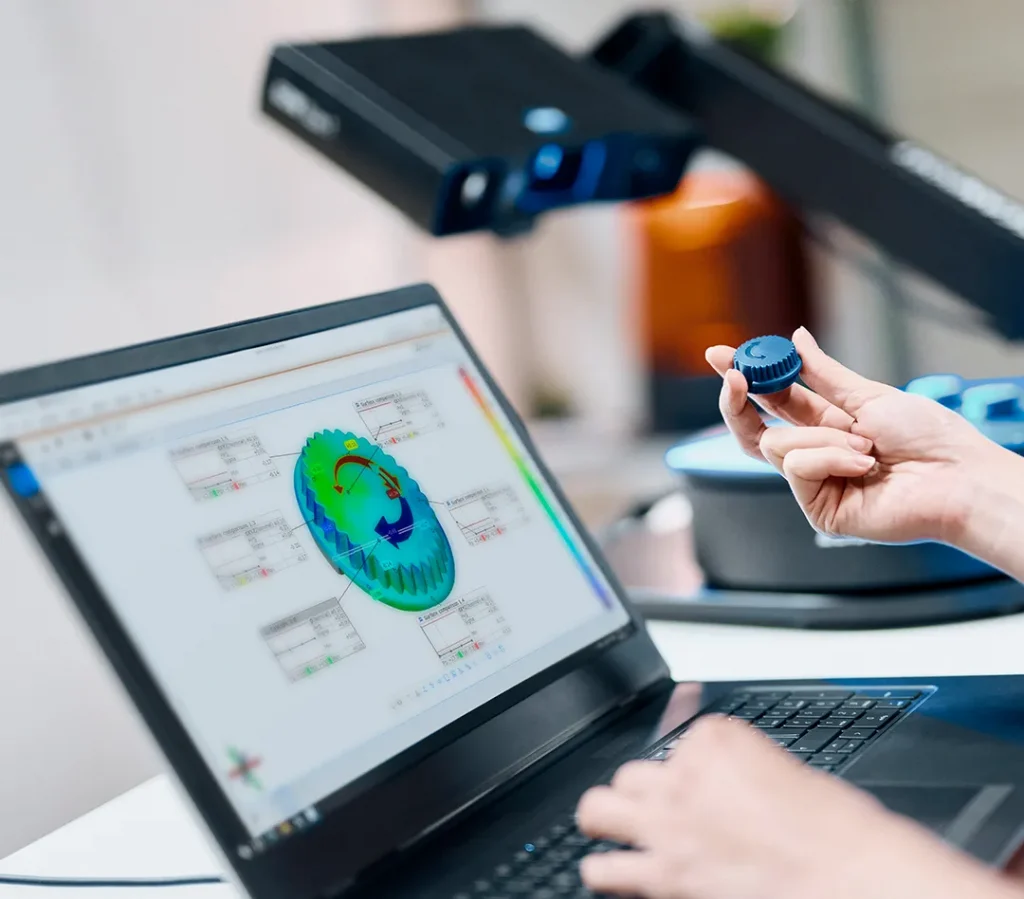

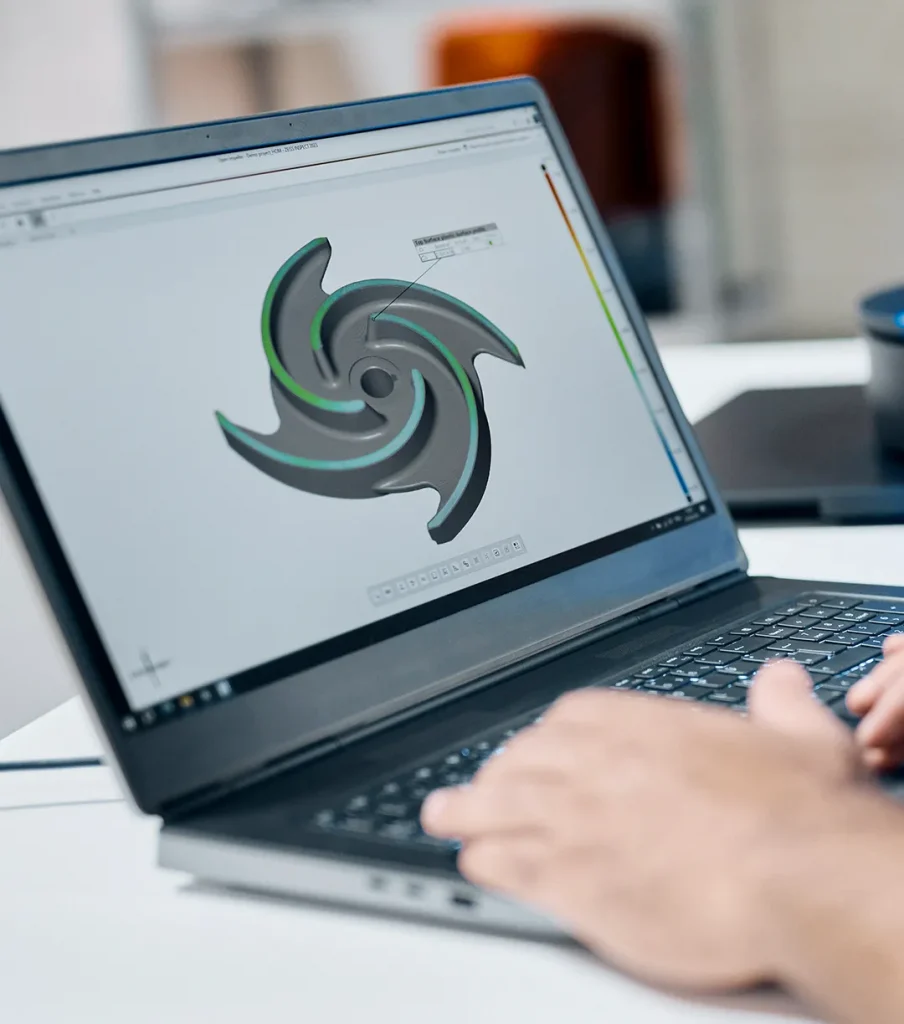

ZEISS INSPECT คือซอฟต์แวร์มาตรวิทยา 3 มิติ ที่ใช้งานง่าย ไม่ว่าจะเป็นการแก้ไข MESH, การเปรียบเทียบกับข้อมูล CAD หรือการสร้างโมเดล 3 มิติ ก็สามารถทำได้ง่าย ๆ เพียงไม่กี่คลิก ความสามารถที่ครอบคลุมยิ่งขึ้นของซอฟต์แวร์ เช่น โหมด Kiosk ช่วยให้คุณใช้ประโยชน์สูงสุดจาก ZEISS ScanPort ได้โดยไม่ต้องมีผู้ควบคุมหรือผู้เชี่ยวชาญเฉพาะทาง ทำให้ทุกคนสามารถวัดและตรวจสอบชิ้นงานที่ต้องการได้

ความถูกต้องและแม่นยำสูงเมื่อทำการวัดซ้ำ

การทำงานร่วมกันของ ZEISS ScanPort และ ZEISS INSPECT มอบความสามารถในการวัดซ้ำที่มีความถูกต้องแม่นยำสูงด้วยฟังก์ชัน Motion Replay และ Scanning Templates ที่ทำให้การวัดซ้ำทั้งกระบวนการทำได้อย่างง่ายดายเพียงคลิกเดียว

Template-based scanning

เทมเพลตการสแกนที่กำหนดไว้ล่วงหน้าในซอฟต์แวร์ ZEISS INSPECT ไม่จำเป็นต้องตั้งค่าใด ๆ เพิ่มเติม เพียงจัดวางชิ้นงาน แล้วเริ่มทำการสแกนได้เลย นอกจากนี้ เทมเพลตที่ปรับแต่งได้ยังช่วยให้คุณสามารถเพิ่มคำแนะนำเพิ่มเติมเข้าไปในการตั้งค่าการวัดได้อีกด้วย

Workflow assistant ช่วยให้การสแกนง่ายขึ้น!

Workflow assistant ใน ZEISS INSPECT จะแนะนำคุณทีละขั้นตอนสำหรับงานวัดทั่วไปเพียงแค่เลือกสิ่งที่คุณต้องการทำ เช่น การสแกนชิ้นงานหลายชิ้นพร้อมกันและทำตามคำแนะนำด้วย ZEISS ScanPort และ ZEISS INSPECT คุณจะได้รับการสนับสนุนตลอดเวิร์กโฟลว์ด้านมาตรวิทยาทั้งหมดของคุณ

สแกนซ้ำทั้งกระบวนการได้ในขั้นตอนเดียว

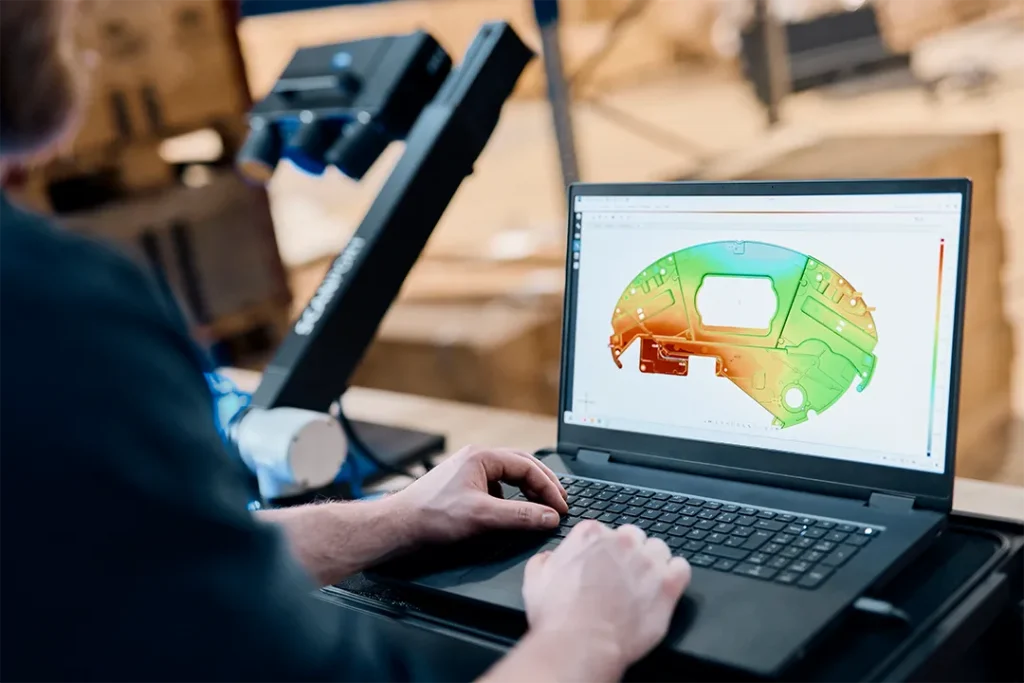

ZEISS ScanPort เป็นโซลูชันที่ทรงพลังสำหรับการตรวจสอบชิ้นงานซ้ำ ๆ ที่มีความซับซ้อนและคล้ายคลึงกันด้วยฟังก์ชัน Motion Replay คุณสามารถทำการวัดซ้ำในรูปแบบเดิมได้เพียงคลิกเดียวโดยผลการตรวจสอบสำหรับชิ้นงานชิ้นถัด ๆ ไปจะถูกอัปเดตโดยอัตโนมัติคุณยังสามารถเห็นค่าความเบี่ยงเบนระหว่างชิ้นงานทั้งหมดที่วัดได้ ซึ่งช่วยให้คุณระบุแนวโน้มระหว่างชิ้นงานเหล่านั้นได้อย่างรวดเร็ว

Quick calibration

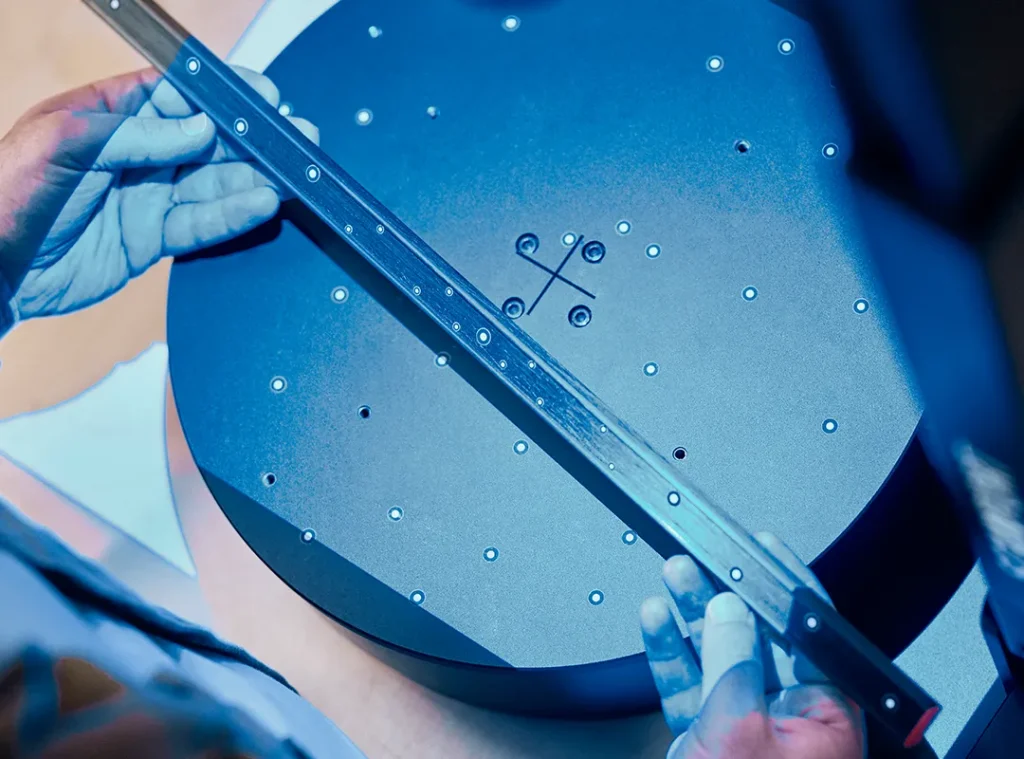

การคาลิเบรต ZEISS ScanPort ซ้ำนั้นทำได้ง่ายมากและเป็นอัตโนมัติด้วยไฮเปอร์สเกล (Hyperscale) ซึ่งได้รับการรับรองตามมาตรฐาน DAkkS/ILAC การคาลิเบรตที่รวดเร็วในขั้นตอนเดียวช่วยให้มั่นใจว่าเซ็นเซอร์ของคุณจะให้ข้อมูลคุณภาพสูง

Application

การใช้งานที่หลากหลาย

การพิมพ์ 3 มิติ (3D printing)
วิศวกรรมย้อนรอยและการผลิต (Reverse engineering and manufacturing)
การสร้างโมเดล 3 มิติและการแสดงผลเสมือนจริง (Virtual displays or 3D models)
งานพลาสติกและการฉีดขึ้นรูป (Plastic and injection molding)
งานหล่อ (Casting)
งานปั๊มและพับขึ้นรูป (Punching and bending)

พา ZEISS ScanPort ไปได้ทุกที่

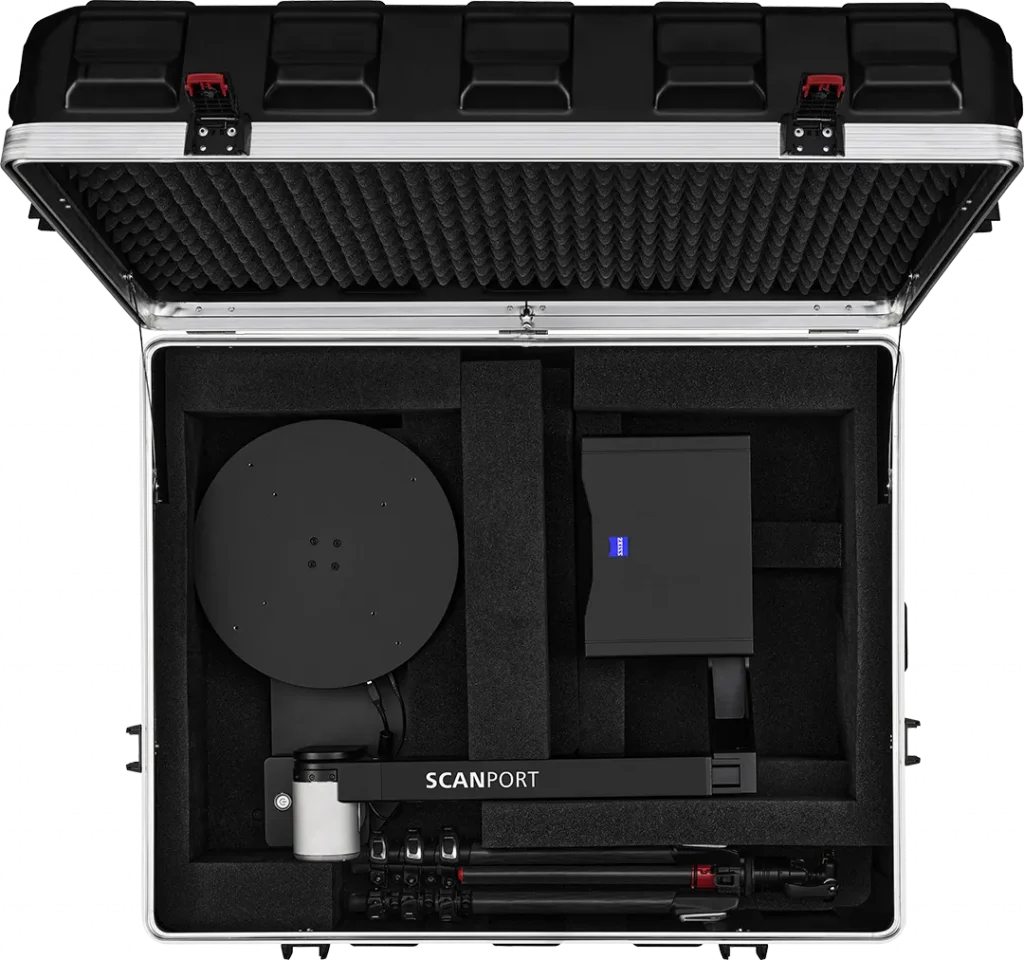

เคสสำหรับเดินทางที่ช่วยจัดเก็บ ZEISS ScanPort และส่วนประกอบอื่นๆ ทั้งหมดได้อย่างปลอดภัยทำให้การขนย้ายง่ายและรวดเร็ว

Technical Data

ZEISS Scanport

Light source

Blue Light Technology

Point per scan

Up to 12 million ⁽¹⁾

Scanning volume

Up to diameter 500 x 300 mm3 ⁽²⁾

Points distance [mm]

Up to 0.03 mm

Payload

20 kg

Weight

approx. 22 kg (modular concept: heaviest part 11 kg)

Packing dimensions

550 mm x 725mm x 180 mm

Interface

USB 2.0

Power

AC 100 ~ 240V, 50/60 Hz

Operating system

Windows 11

Software

ZEISS INSPECT

(1) Compatible with ATOS Q & GOM Scan 1

(2) Rotation table diameter 350 mm
